Painéis de parede de terrazzo podem ser aprovados visualmente e ainda assim não estarem prontos para fabricação. Uma pequena amostra pode confirmar a cor, o agregado, o acabamento e a identidade geral do material, mas não pode confirmar se um painel inteiro é viável para içar, se a parede suporta o sistema proposto, se as juntas foram classificadas corretamente ou se os detalhes de fixação estão coordenados com as condições reais do local.

A etapa mais difícil geralmente ocorre entre a aprovação do projeto e o corte. Uma equipe de projeto pode já ter a elevação da parede, uma amostra de terrazzo aprovada e o tamanho de painel preferido, mas ainda assim não ter confirmado o peso dos painéis, informações sobre o substrato, responsabilidades de fixação, localização das juntas de dilatação ou acesso para instalação. Quando a fabricação começa com essas questões não resolvidas, o risco não é eliminado. Ele simplesmente é transferido para a fábrica, o instalador ou a equipe de obra.

A elevação de uma parede não é um projeto de fixação.

O maior painel que pode ser fabricado nem sempre é o maior painel que pode ser instalado.

Antes de liberar os painéis de parede de terrazzo para produção, as equipes de projeto devem revisar o sistema de parede completo, em vez de tratar cada painel como uma peça decorativa isolada.

Comece por definir que tipo de painel de terrazzo está sendo encomendado.

A palavra "terrazzo" não descreve um produto de parede universal.

Um projeto pode envolver:

·Painéis de terrazzo à base de cimento

·Painéis de terrazzo à base de resina

·Terrazzo pré-moldado de corpo inteiro

·Placas de terrazzo cortadas em painéis de parede

·Ladrilhos de terrazzo

·Painéis de terrazzo reforçados ou com base

·Painéis compostos com uma superfície de terrazzo mais fina

Esses produtos podem diferir em espessura, densidade, reforço, comportamento em relação à umidade, limites de fabricação, tratamento de borda e aplicações recomendadas. Um método de fixação adequado para um sistema de painéis não deve ser automaticamente copiado para outro.

Antes de analisar o projeto da parede, a equipe do projeto deve confirmar:

·Tipo de aglutinante para terrazzo

·Espessura do painel acabado

·Construção em painéis

·Qualquer malha, suporte ou reforço

·Densidade do material ou peso do painel verificados

·Acabamento da superfície

·condição da face posterior

·Detalhes de borda e canto

·Uso interno, em áreas úmidas ou externo

·Limitações do fabricante ou fornecedor

O sistema de parede deve ser projetado em torno do produto real que está sendo fornecido, e não apenas com base no nome genérico do material.

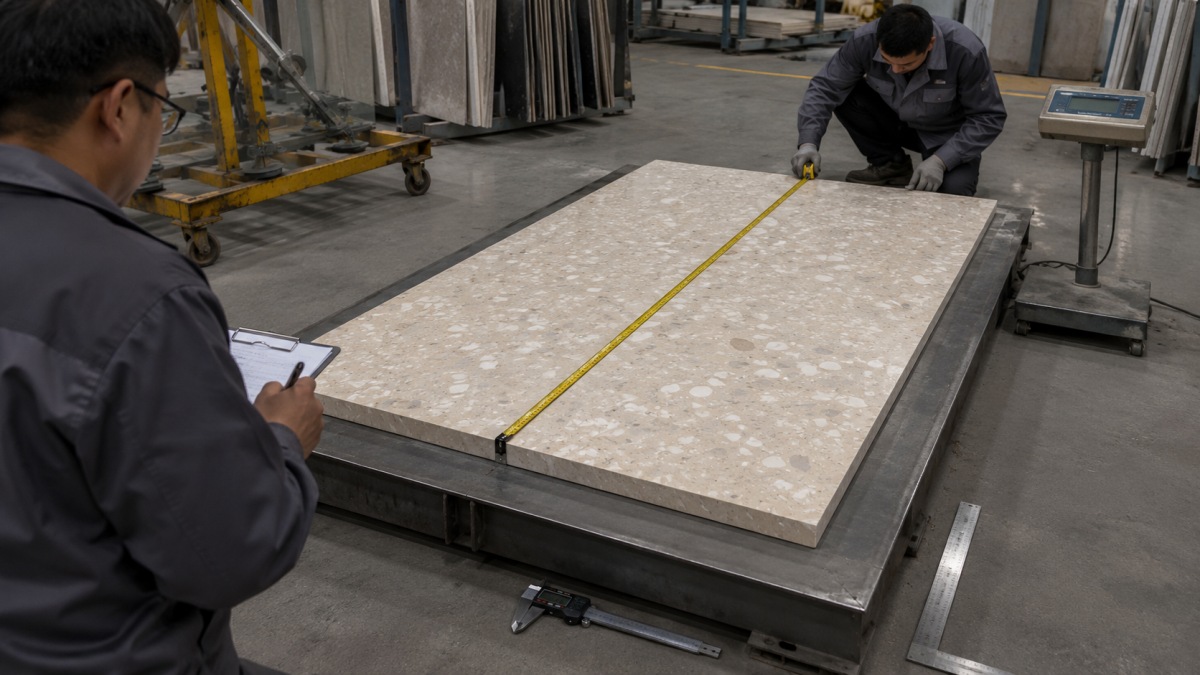

O peso do painel deve ser confirmado antes da aplicação do método de fixação.

O peso não é apenas uma questão logística. Ele influencia o manuseio, o formato dos painéis, a carga sobre as paredes, o projeto de fixação, a sequência de instalação e a segurança no local da obra.

A massa preliminar do painel pode ser calculada usando:

Massa do painel = área da face do painel × espessura final × densidade do material verificada

Quando houver reforços, suportes, braçadeiras ou outros componentes incluídos, o peso destes também deve ser considerado.

Por exemplo, calcular apenas o peso por metro quadrado não é suficiente. A equipe do projeto também deve saber o peso aproximado de cada painel individual. Uma parede pode ter uma carga total de material aceitável, mesmo contendo painéis difíceis de levantar, posicionar ou suportar temporariamente.

A avaliação do peso deve, portanto, considerar:

·Peso por metro quadrado

·Peso de cada painel

·Peso de conjuntos reforçados ou com suporte

·Cargas concentradas nos pontos de apoio ou ancoragem

·Requisitos de manuseio manual ou mecânico

·Suporte temporário durante a instalação

·Acesso por portas, elevadores, corredores e andaimes.

·Acesso para substituição e manutenção

A densidade deve ser obtida a partir dos dados reais do produto, informações do fornecedor ou material de produção representativo. Uma densidade genérica copiada de outro produto de terrazzo pode produzir um resultado impreciso.

Recortes podem reduzir o peso do painel, mas também podem criar seções estreitas, cantos internos ou áreas frágeis. Um painel mais leve não é automaticamente um painel mais resistente ou mais fácil de instalar.

Painéis maiores não resultam automaticamente em uma parede melhor.

Painéis de terrazzo de grandes dimensões podem reduzir o número de juntas visíveis e criar uma superfície arquitetônica mais harmoniosa. No entanto, o aumento do tamanho do painel também altera o peso, o manuseio, o risco de quebra, as exigências do substrato, os locais de fixação e as tolerâncias de instalação.

O tamanho do painel deve ser avaliado em relação a:

·Tipo de material e construção do painel

·Espessura final

·proporção do painel

·Aberturas e recortes

·Distâncias das bordas em torno dos pontos de fixação

·Reforço nas costas

·Limitações de transporte e embalagem

·Equipamentos de elevação de carga

·Acesso do instalador

·planicidade e prumo da parede

·Largura da junta necessária

·Praticidade de substituição

A pergunta correta não é:

“Qual é o maior painel que a fábrica consegue produzir?”

A pergunta mais pertinente seria:

“Qual o tamanho máximo de painel que pode ser fabricado, transportado, manuseado, fixado, alinhado e substituído nas condições reais do projeto?”

Menos juntas podem melhorar a aparência, mas essa vantagem pode ser perdida se os painéis ficarem muito pesados ​​para controlar ou se as tolerâncias de instalação se tornarem irrealistas.

Planejamento do layout dos painéis de parede Portanto, deve ser coordenado com a estratégia de fixação e manuseio, e não realizado como um exercício puramente visual.

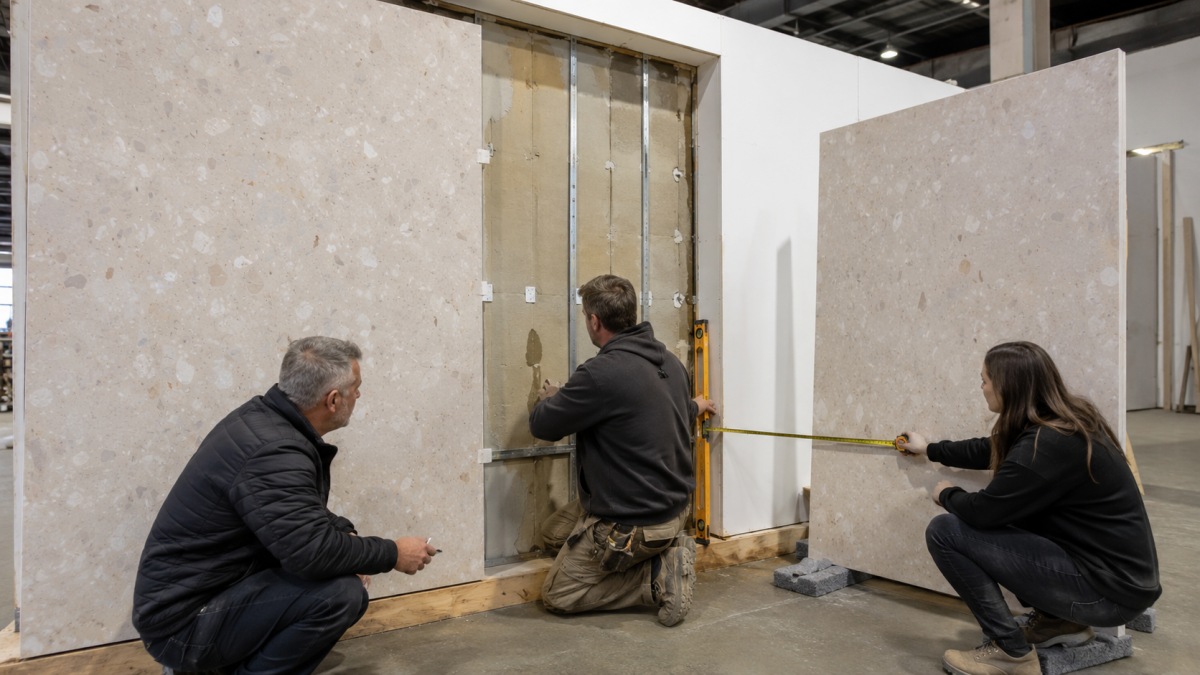

O substrato deve ser conhecido antes da aprovação do sistema de fixação.

Uma proposta de reparo não pode ser avaliada adequadamente sem saber o que está por trás do terrazzo.

A parede de suporte pode ser:

·Betão armado

·Alvenaria

·Placa de cimento

·Construção emoldurada

·Um sistema de suporte metálico

·Uma parede impermeável para áreas úmidas

·Uma parede existente recebendo novo revestimento.

·Uma estrutura de suporte especialmente projetada

Essas condições não são intercambiáveis.

Antes da fabricação, a equipe do projeto deve documentar:

·Tipo de substrato

·Espessura do substrato, quando relevante.

·Condição e força

·Tolerância de planicidade e vertical

·Condição de umidade

·Sistema de impermeabilização

·Movimento ou deflexão esperados

·Zonas de fixação aprovadas

·Serviços ocultos

·Requisitos de incêndio, acústica ou áreas úmidas

·Reparos ou preparativos no local são necessários antes da instalação.

O fornecedor de pedra ou terrazzo pode fornecer informações sobre o produto e os limites de fabricação, mas não se deve esperar que ele aprove uma estrutura de parede desconhecida.

Um detalhe de fixação baseado em "condições padrão de parede" não é confiável quando o substrato real não foi identificado.

Sistemas aderidos, fixados mecanicamente e híbridos exigem análises diferentes.

Não existe um único método de fixação que seja correto para todos os painéis de parede de terrazzo.

Sistemas Aderentes

Um sistema de colagem pode ser considerado para painéis interiores adequados instalados sobre um substrato aprovado e devidamente preparado. No entanto, a adequação depende do peso, tamanho e condição da face posterior do painel, da compatibilidade do adesivo, da altura da parede, da exposição à umidade, da movimentação do substrato e dos requisitos do sistema de instalação selecionado.

"Usar adesivo" não é uma especificação completa de instalação.

A equipe do projeto ainda precisa confirmar:

·Sistema adesivo aprovado

·Preparação da superfície

·Contato e cobertura necessários

·Limites de peso e tamanho do painel

·Apoio temporário

·Condições de cura

·Compatibilidade com umidade e impermeabilização

·Tratamento de movimento articular

·Método e responsabilidade do instalador

Sistemas de fixação mecânica

A fixação mecânica pode ser considerada quando o tamanho do painel, o peso, a altura da parede, as condições do substrato, a exposição do projeto ou os requisitos de manutenção tornam a adesão direta insuficiente ou inadequada.

A fixação mecânica não é automaticamente segura apenas pela presença de componentes metálicos. É necessário coordenar o tipo de ancoragem, o número de pontos de ancoragem, a sua localização, a distância à borda, a direção do apoio, a ligação ao substrato e o percurso da carga.

Cortes de reforço, furos, inserções ou outras fixações não devem ser adicionados de forma inadequada após o início do corte. Esses detalhes podem afetar a resistência do painel, a espessura restante do material e as tolerâncias de produção.

Sistemas Híbridos

Alguns projetos utilizam uma combinação de suporte mecânico e materiais adesivos ou de assentamento. Uma abordagem híbrida não deve ser descrita como "dupla proteção" a menos que a função de cada componente tenha sido claramente definida.

A equipe do projeto deve saber:

·Qual componente suporta a carga vertical?

·Qual componente proporciona restrição?

·Qual componente controla o alinhamento?

·Seja adesivo estrutural, de assentamento ou suplementar

·Como os painéis podem ser ajustados ou substituídos

·Quem aprova o sistema completo?

O projeto final de fixação deve ser confirmado pelo arquiteto, engenheiro, projetista de sistemas de parede e instalador responsáveis ​​pelo projeto. As recomendações de fornecimento de materiais não substituem o projeto de fixação específico para o projeto ou a avaliação por um profissional local.

Nem todas as juntas de parede têm a mesma função.

Um dos erros de coordenação mais comuns é tratar todas as linhas visíveis entre os painéis como se fossem o mesmo tipo de junta.

Uma parede de terrazzo pode apresentar diversas condições de juntas diferentes.

Juntas de painel

Essas são as juntas regulares entre painéis de terrazzo adjacentes. Elas podem ser finalizadas com rejunte, selante, outro material de preenchimento aprovado ou com um detalhe aberto intencional, dependendo do sistema e do projeto.

Articulações de Movimento ou Controle

Essas juntas são projetadas para acomodar a movimentação dentro do substrato, da estrutura da parede ou do edifício. Elas não devem ser tratadas como juntas comuns de painéis decorativos.

Uma junta de dilatação estrutural ou de substrato existente não deve ser simplesmente coberta por painéis contínuos de terrazzo, a menos que um detalhe específico do projeto tenha sido aprovado.

Juntas de perímetro e de interface

Essas irregularidades ocorrem onde o terrazzo encontra tetos, pisos, colunas, batentes de portas, estruturas metálicas, vidros, armários ou outros materiais. Materiais diferentes podem se movimentar, deformar e tolerar variações de construção de maneiras distintas.

Juntas de sombra e juntas de design

Uma fenda de sombra pode fazer parte da expressão arquitetônica, mas ainda precisa de uma base construtiva, acabamento de borda limpo, profundidade adequada e coordenação com o sistema de fixação.

Uma articulação visualmente aceitável não é automaticamente uma articulação funcional.

A largura e o material finais da junta não devem ser selecionados apenas com base em uma renderização ou amostra. Devem ser considerados:

·Tolerância de fabricação do painel

·Tolerância de instalação

·Variação do substrato

·Movimento esperado

·Função conjunta

·Requisitos de selante ou rejunte

·Módulo de painel

·Materiais adjacentes

·Limpeza e manutenção

·Exposição interior ou exterior

·Intenção de design visual

Não existe uma largura de junta universal que seja adequada para todas as paredes de terrazzo.

Aberturas e interfaces nas paredes geralmente controlam todo o sistema de painéis.

Uma parede grande e contínua geralmente é mais fácil de coordenar do que uma parede que contenha portas, aberturas de elevador, painéis de acesso, iluminação, tomadas, suportes de sinalização, rodapés, transições de teto, colunas ou cantos externos.

Essas interfaces podem afetar:

·Dimensões do painel

·Posições conjuntas

·Acabamento de borda

·Devolver peças

·Construção de canto

·Reforço recortado

·Fixação de locais

·Sequência de instalação

·Absorção de tolerância

·Acesso de substituição

Faixas estreitas de terrazzo ao redor de aberturas de portas ou entradas de serviços podem ser difíceis de fabricar e vulneráveis ​​durante o manuseio. Recortes muito pequenos podem não fornecer espaço suficiente para o acabamento de borda ou detalhes de fixação desejados.

A equipe do projeto não deve aprovar a elevação da parede principal deixando todas as condições das bordas para serem resolvidas posteriormente. Em muitos projetos, as bordas e interfaces determinam se o layout do painel central é realmente viável para a construção.

Desenhos técnicos para painéis de parede de terrazzo. Informações necessárias sobre o sistema.

Uma análise formal do desenho técnico em pedra deve ir além da simples confirmação do comprimento e largura dos painéis.

Dependendo do projeto, os desenhos técnicos para painéis de parede de terrazzo devem mostrar:

·Referência de elevação da parede

·Números do painel

·Dimensões finais

·Espessura final

·Material e acabamento

·Peso aproximado do painel

·Bordas visíveis e ocultas

·Tipos e localizações de juntas

·Larguras de juntas propostas

·localizações das articulações de movimento

·Cantos e retornos

·Aberturas e recortes

·Reforço nas costas

·Cortes, furos ou inserções na parte traseira, onde aprovado.

·Zonas de fixação

·Referência do substrato

·Materiais adjacentes

·Interfaces de piso e teto

·Sequência de instalação, quando aplicável.

·Informações sobre o ponto de referência e a localização do local.

·Tolerância de fabricação necessária

·Estado atual de revisão e aprovação

Os desenhos de projeto comunicam a intenção arquitetônica. Os desenhos de fabricação traduzem essa intenção em peças fabricáveis. Os detalhes de instalação ou montagem explicam como essas peças são suportadas pela estrutura do edifício.

Esses documentos podem estar coordenados, mas nem sempre são o mesmo documento e não devem ser tratados como intercambiáveis.

Para orçamentos e preparação da produção, os desenhos e detalhes para encomendas de pedra cortada à medida devem ser suficientemente completos para evitar que o fornecedor faça suposições sobre arestas ocultas, reentrâncias, aberturas ou orientação dos painéis.

Uma amostra de material não aprova o sistema de parede.

Uma amostra de terrazzo é útil para confirmar:

·Cor base

·Cor agregada

·Distribuição aproximada dos chips

·Acabamento da superfície

·Característica visual geral

Não confirma:

·Peso do painel completo

·Planicidade do painel

·Alinhamento da parede

·Aparência conjunta

·Construção de canto

·Corrigindo o desempenho

·Adequação do substrato

·Tolerância de instalação

·Acomodação de movimento

·Gestão do local

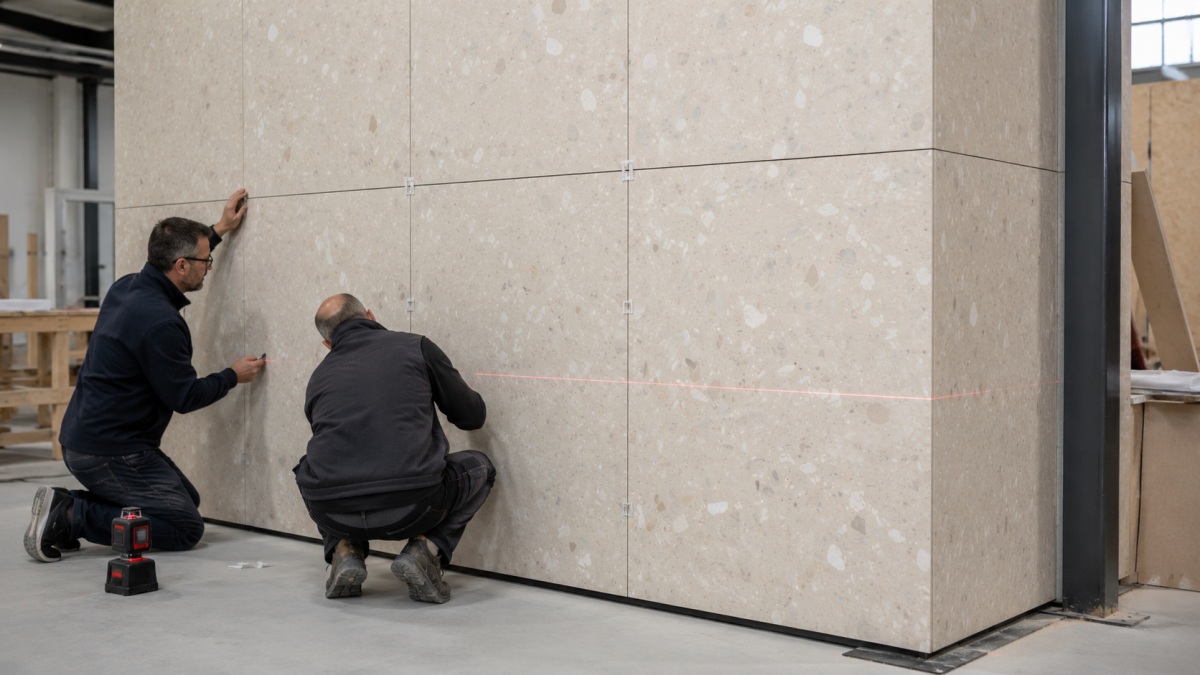

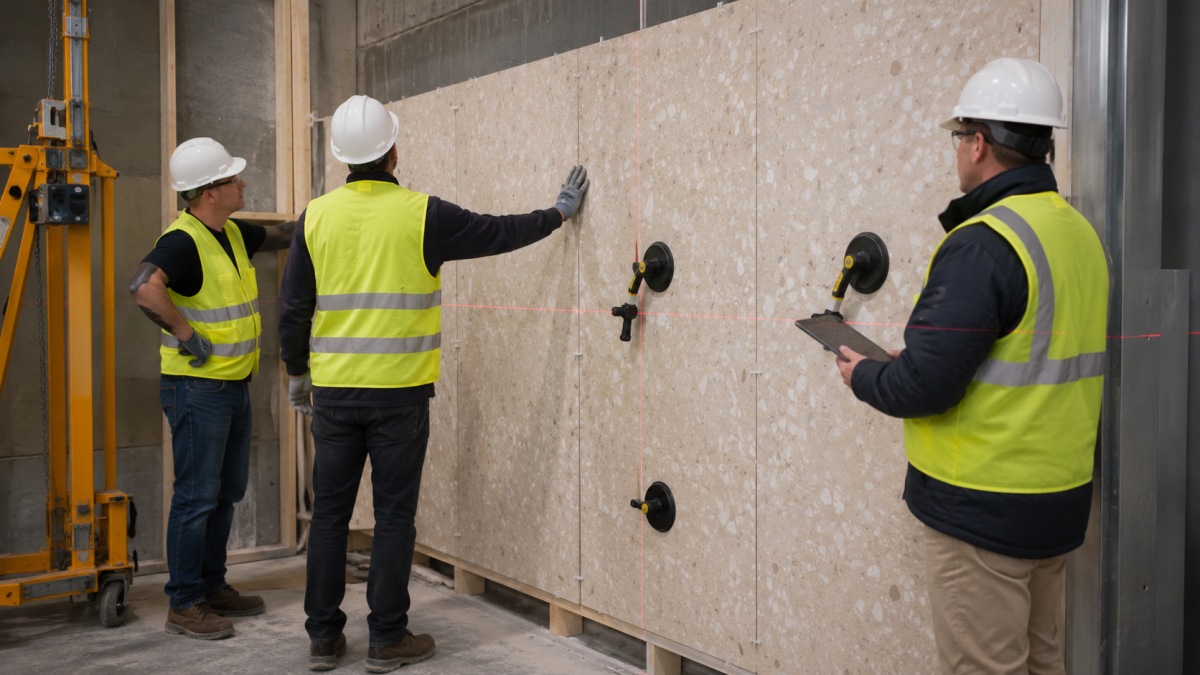

Para áreas importantes das paredes, uma maquete física pode ajudar a equipe do projeto a analisar diversas condições em conjunto.

Um modelo útil pode incluir:

·Mais de um painel

·Uma junta vertical e horizontal representativa

·Um canto interno ou externo

·Uma interface de piso ou teto

·O acabamento e tratamento de borda propostos

·Lógica representativa de correção ou suporte

·Tratamento com selante, rejunte ou junta de sombra

·Condições reais de iluminação, quando possível.

Uma amostra comprova a aparência. Uma maquete testa a coordenação. Nenhuma delas substitui a revisão de engenharia.

Mapa de responsabilidades antes da fabricação

A responsabilidade pela instalação deve ser atribuída antes da produção dos painéis, e não depois da chegada dos engradados.

A divisão exata pode variar conforme o contrato. O importante é que esteja documentada.

Quando todos presumem que outra parte é responsável, ninguém está realmente controlando o risco.

Lista de verificação para pré-fabricação de painéis de parede de terrazzo

Antes do lançamento da produção, as equipes do projeto devem confirmar o seguinte:

Informações sobre materiais e painéis

☐ O tipo de produto terrazzo e o sistema de aglutinante foram identificados.

☐ O acabamento aprovado e a amostra de referência são registrados.

☐ A espessura final do painel foi confirmada.

☐ Confirmado o uso de suporte, tela ou reforço.

☐ Informações representativas sobre densidade ou peso do painel estão disponíveis.

Peso e manuseio

☐ O peso aproximado por metro quadrado foi calculado.

☐ O peso aproximado de cada painel foi verificado.

☐ Os métodos de içamento e movimentação no local são práticos.

☐ Portas, elevadores, corredores e acessos às instalações foram verificados.

☐ As necessidades de apoio temporário são compreendidas.

Substrato e Fixação

☐ O tipo de substrato real foi identificado.

☐ A planicidade, o prumo e o estado das paredes foram avaliados.

☐ O princípio de fixação foi aprovado pelas partes responsáveis ​​pelo projeto.

☐ São definidas as zonas de fixação mecânica ou os requisitos de adesivo.

☐ Quaisquer ranhuras traseiras, inserções, furos ou reforços são mostrados antes da fabricação.

☐ Foram analisadas as condições ambientais especiais, externas ou de áreas úmidas.

Juntas e interfaces

☐ As juntas de painel regulares distinguem-se das juntas de movimento.

☐ São mostradas as juntas de perímetro e de interface de materiais.

☐ As larguras e os materiais das juntas foram confirmados.

☐ Juntas de movimentação estruturais ou de substrato não são ocultadas sem um detalhe aprovado.

☐ Portas, cantos, tetos, pisos, estruturas metálicas e aberturas de serviço são coordenados.

Desenhos e Aprovação

☐ Os números dos painéis correspondem à elevação da parede.

☐ Os desenhos atuais contêm dimensões, espessuras, arestas, juntas e aberturas.

☐ O instalador analisou os detalhes relevantes.

☐ As responsabilidades estão documentadas.

☐ Um modelo foi analisado quando a complexidade do projeto o exige.

☐ A revisão final da produção está claramente identificada.

Sinais de alerta que devem impedir o lançamento da produção

A fabricação deve ser interrompida ou esclarecida quando:

·Ninguém calculou o peso aproximado dos painéis maiores.

·A dica de instalação diz apenas "use adesivo".

·O substrato é descrito apenas como “parede existente”.

·O instalador não verificou as dimensões do painel nem a altura da parede.

·Todas as juntas visíveis estão sendo tratadas como juntas de argamassa comuns.

·As juntas de dilatação estruturais estão ausentes nos desenhos das paredes.

·Os cortes de retorno, furos ou inserções serão decididos após o corte.

·Os painéis de grandes dimensões foram selecionados apenas para reduzir a visibilidade das juntas.

·A fábrica deverá projetar todo o sistema de parede sem informações sobre o local.

·A equipe do projeto está se baseando apenas em uma renderização e em uma pequena amostra do material.

·O acesso à parede, o içamento e o suporte temporário não foram discutidos.

·Diferentes partes estão trabalhando a partir de diferentes revisões de desenho.

A pressão da produção não torna as informações não resolvidas menos importantes. Ela apenas encarece a correção.

Quando o fornecedor de terrazzo deve ser envolvido

O fornecedor de terrazzo deve ser envolvido antes da finalização dos desenhos de fabricação quando o projeto incluir:

·Painéis de parede de grande formato

·Espessuras incomuns

·Painéis pesados

·Recortes ou seções estreitas

·Componentes curvos ou moldados

·Cantos e retornos complexos

·Reforço nas costas

·usinagem relacionada à fixação mecânica

·Controle articular rígido

·Painéis repetidos em vários cômodos ou andares.

·Produção ou entrega faseada

O fornecedor pode ajudar a esclarecer a disponibilidade de materiais, tolerâncias de fabricação, peso do painel, limites de processamento, detalhes das bordas, viabilidade de reprocessamento, numeração e lógica de embalagem.

No entanto, o fornecedor não pode confirmar um substrato desconhecido, substituir a vistoria do local feita pelo instalador ou substituir o engenheiro de projeto responsável pelo sistema de fixação final.

Antes da Liberação da Fabricação

Painéis de parede de terrazzo não devem ser liberados para fabricação simplesmente porque a cor do material e a elevação da parede foram aprovadas.

A equipe do projeto deve ser capaz de responder a cinco perguntas:

1.O que exatamente é um painel de terrazzo?

2.Qual o peso de cada painel?

3.Qual substrato e sistema de fixação serão adequados para suportá-lo?

4.Qual a função de cada articulação?

5.Quem aprovou cada parte do sistema de parede?

Quando essas questões são respondidas antes da fabricação, o tamanho do painel, a usinagem, a embalagem e a instalação podem ser planejados com base nas mesmas informações.

Quando essas questões não são respondidas, mesmo painéis de terrazzo fabricados com precisão podem chegar a um local que não está preparado para recebê-los ou instalá-los.

Perguntas frequentes

É possível instalar painéis de parede de terrazzo apenas com adesivo?

Não existe uma resposta universal. Depende do tipo de painel, tamanho, peso, revestimento, altura da parede, substrato, exposição à umidade, sistema adesivo e requisitos do projeto. O método proposto deve ser revisado pelo instalador responsável e pelos profissionais do projeto antes da fabricação.

Como deve ser calculado o peso dos painéis de parede de terrazzo?

Um cálculo preliminar utiliza a área do painel, a espessura final e a densidade verificada do produto. Devem ser adicionados o reforço, a estrutura de suporte e os acessórios de fixação, quando aplicáveis. O peso de cada painel individual também deve ser considerado, e não apenas o peso por metro quadrado.

Qual a largura ideal das juntas para painéis de parede de terrazzo?

Não existe uma largura ideal única para todos os projetos. A largura da junta depende das tolerâncias de fabricação e instalação, do tamanho do painel, da função da junta, da movimentação do substrato, dos materiais adjacentes, dos requisitos de preenchimento ou selante e da intenção do projeto.

Quem deve projetar o sistema de fixação na parede?

O sistema de fixação final deve ser coordenado pelo arquiteto, engenheiro, especialista em sistemas de parede e instalador responsáveis. O fornecedor de terrazzo deve fornecer informações precisas sobre o material, peso e fabricação, mas não deve substituir a avaliação de engenharia específica do projeto ou a revisão por profissionais locais.

Uma amostra de terrazzo aprovada é suficiente para iniciar a produção de painéis de parede?

Não por si só. Uma amostra confirma a aparência do material, mas não o peso do painel, o tipo de junta, o sistema de fixação, o substrato, as interfaces ou o acesso para instalação. A produção só deve começar após a confirmação dos detalhes relevantes do sistema de parede.

Se um projeto envolver painéis de parede de terrazzo cortados à medida, Envie a elevação da parede, a tabela de painéis, a espessura, o acabamento, a área de aplicação, as informações sobre o substrato e o princípio de fixação proposto. antes da produção. Esses detalhes permitem revisar quais questões de fabricação ainda precisam de esclarecimento e quais decisões devem permanecer com o projetista, engenheiro ou instalador do projeto.
