Uma renderização em perspectiva pode mostrar como uma entrada, o perfil da fachada, a balaustrada ou uma coluna curva devem ser. Geralmente, não mostra como a pedra será dividida, medida, fabricada, unida, sustentada ou compactada.

Para Moonlight personalizado Trabalho em calcário begeA qualidade do orçamento depende da qualidade da informação fornecida.

Uma estimativa inicial de orçamento pode ser possível a partir de dimensões aproximadas e imagens de referência. Um orçamento voltado para a produção requer mais informações: plantas, elevações, cortes, quantidades de componentes, acabamento, faces visíveis e as relações entre as peças.

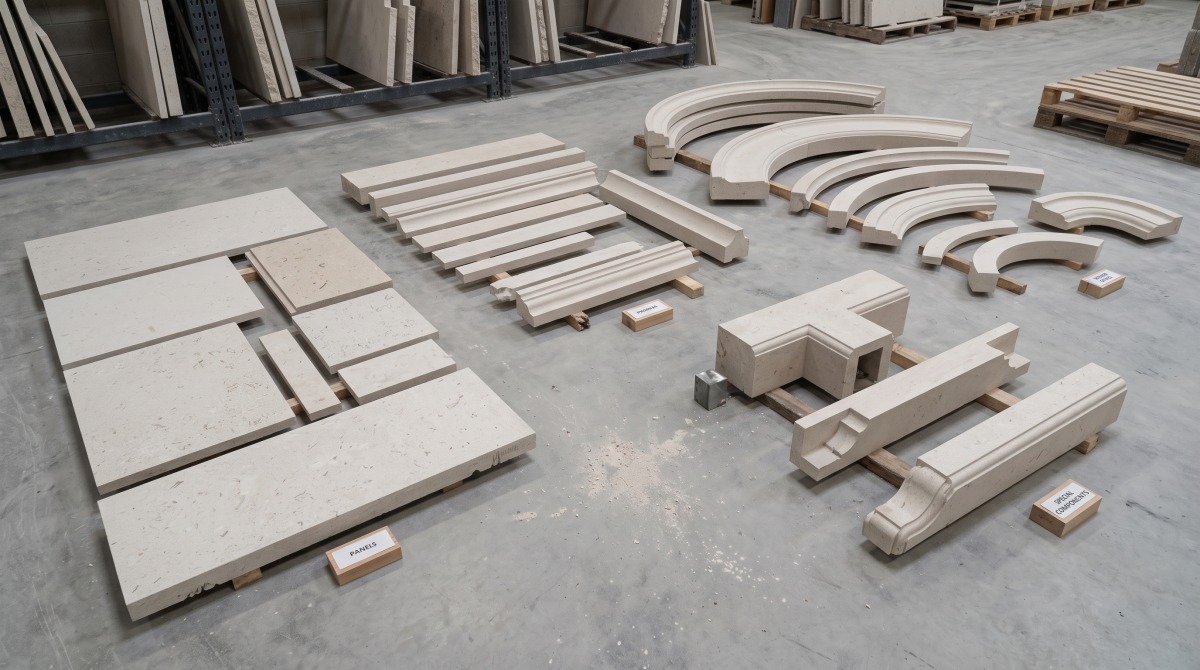

Comece com o escopo.

O pacote de desenhos deve especificar o que se espera que a Aoli Stone forneça.

O pedido é para:

· Placas brutas

· Azulejos padrão

· Painéis de parede cortados à medida

· Bandas ou contornos perfilados

· Revestimento curvo

· Corrimãos, balaústres ou bases

· Degraus e espelhos

· Um pacote misto de componentes planos e moldados.

O mesmo material pode ter requisitos de rendimento, processamento, inspeção e embalagem muito diferentes, dependendo do escopo do fornecimento.

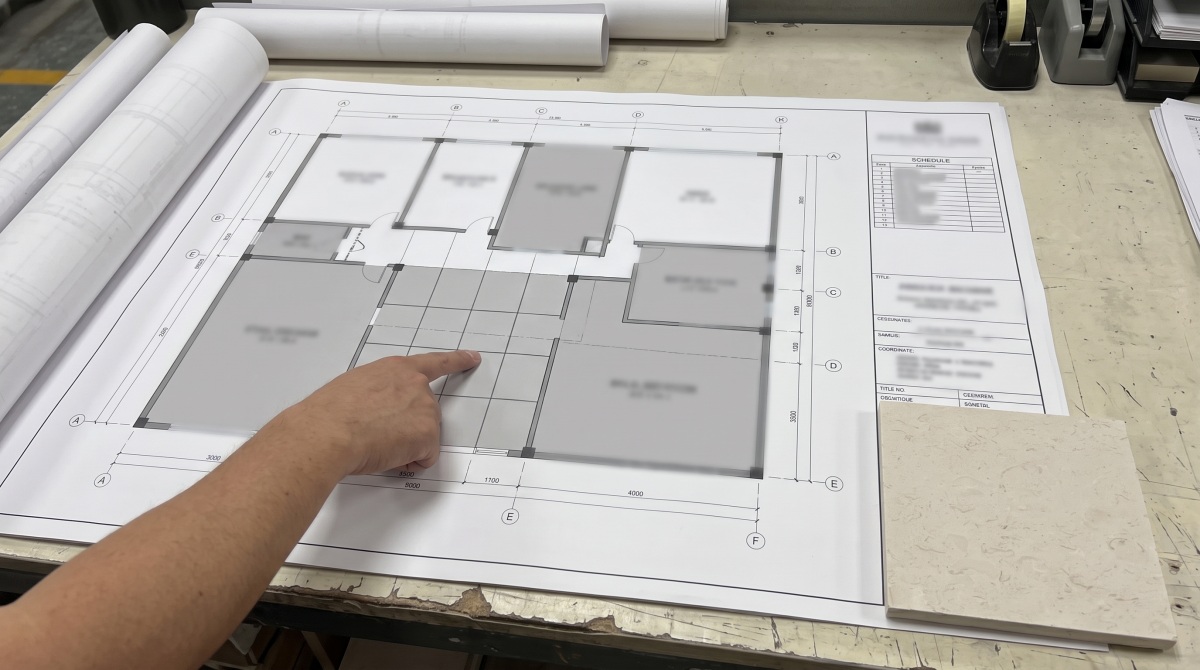

Plano: onde está localizado cada componente?

A planta deve mostrar a posição, a orientação e a relação geral das peças.

Para trabalhos curvos, inclua o ponto central, o raio e os limites de cada arco, quando disponíveis. Para balaustradas ou elementos repetidos, mostre o comprimento, a direção do espaçamento, os cantos, as extremidades e as mudanças de nível.

Uma planta também ajuda a identificar se componentes que parecem semelhantes em elevação, na verdade, têm condições diferentes à esquerda, à direita, dentro ou fora.

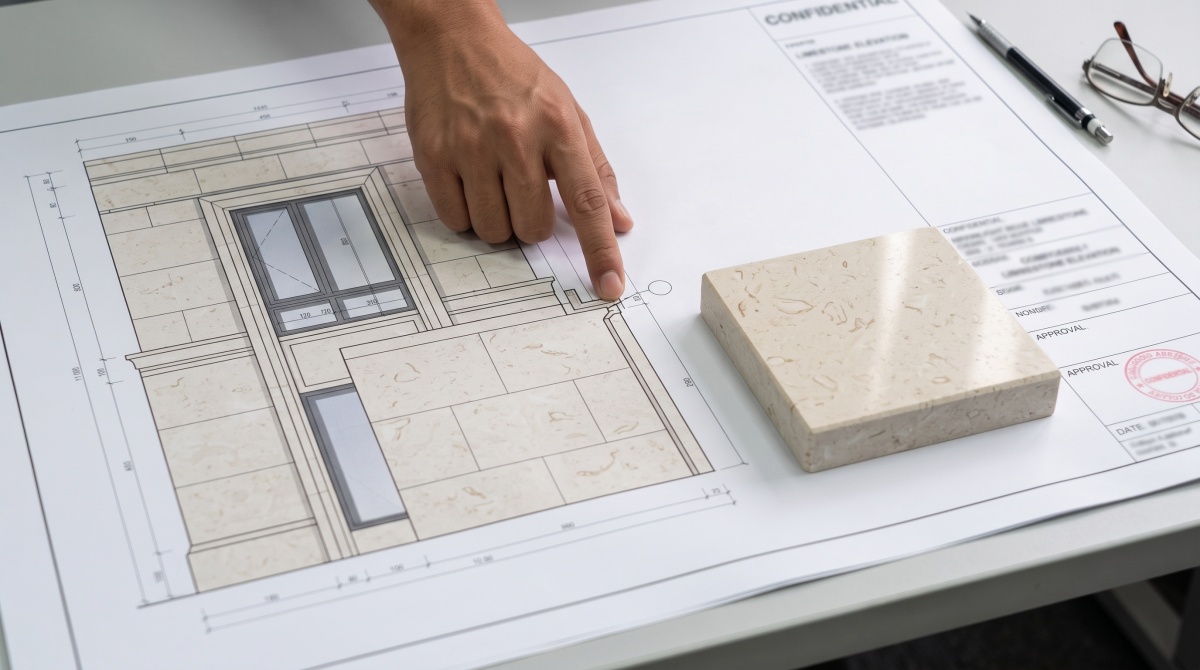

Elevação: o que é visível?

A elevação deve mostrar a disposição geral, as divisões dos painéis, as linhas de perfil, os componentes repetidos e os níveis de referência importantes.

Marca:

· Divisões de peças

· Posições conjuntas

· Referências numéricas ou de tipo

· Bordas visíveis

· Alinhamento com janelas, portas ou materiais adjacentes

· Componentes repetidos e especiais

Se uma fachada ou parede incluir vários tipos de pedra ou acabamentos, identifique-os claramente em vez de se basear apenas na cor no desenho.

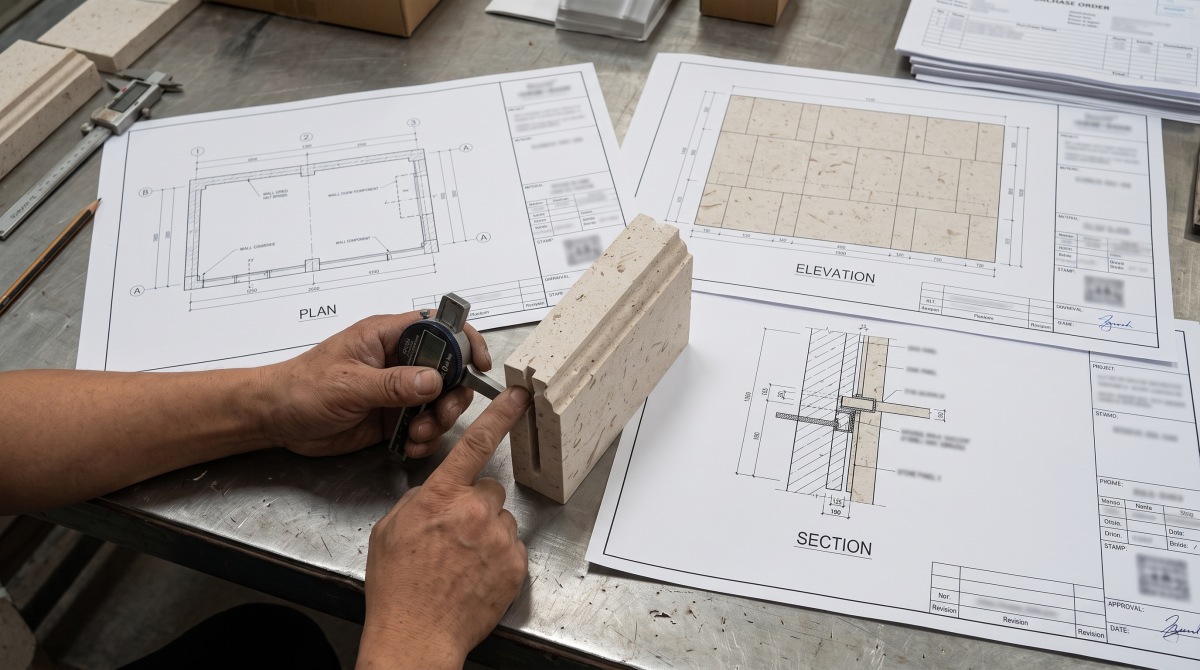

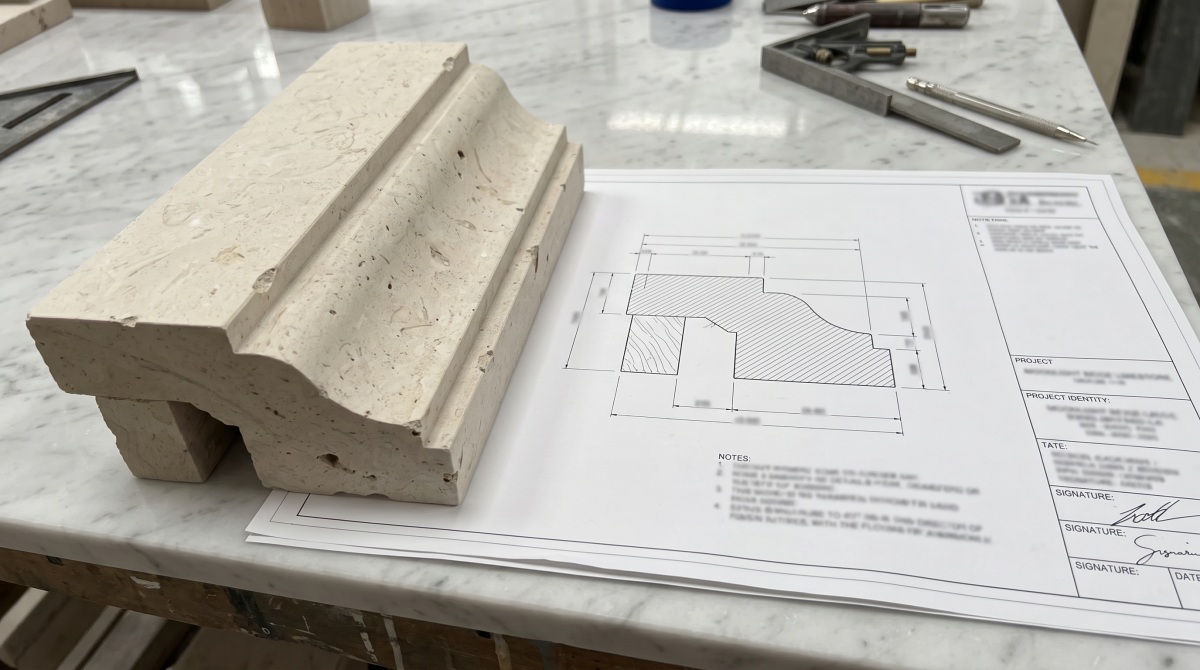

Seção: que formato deve ser fabricado?

A seção transversal é essencial para perfis, corrimãos, bases, cornijas, molduras e elementos curvos.

Deveria definir:

· Largura e profundidade totais

· Espessura da pedra

· Sulcos, degraus e rebaixos

· Faces curvas e raios

· áreas de apoio ou fixação planas

· Chanfros ou acabamentos de borda

· Relação com o substrato ou peça adjacente

Não utilize uma fotografia decorativa como referência em substituição a uma seção transversal com dimensões definidas.

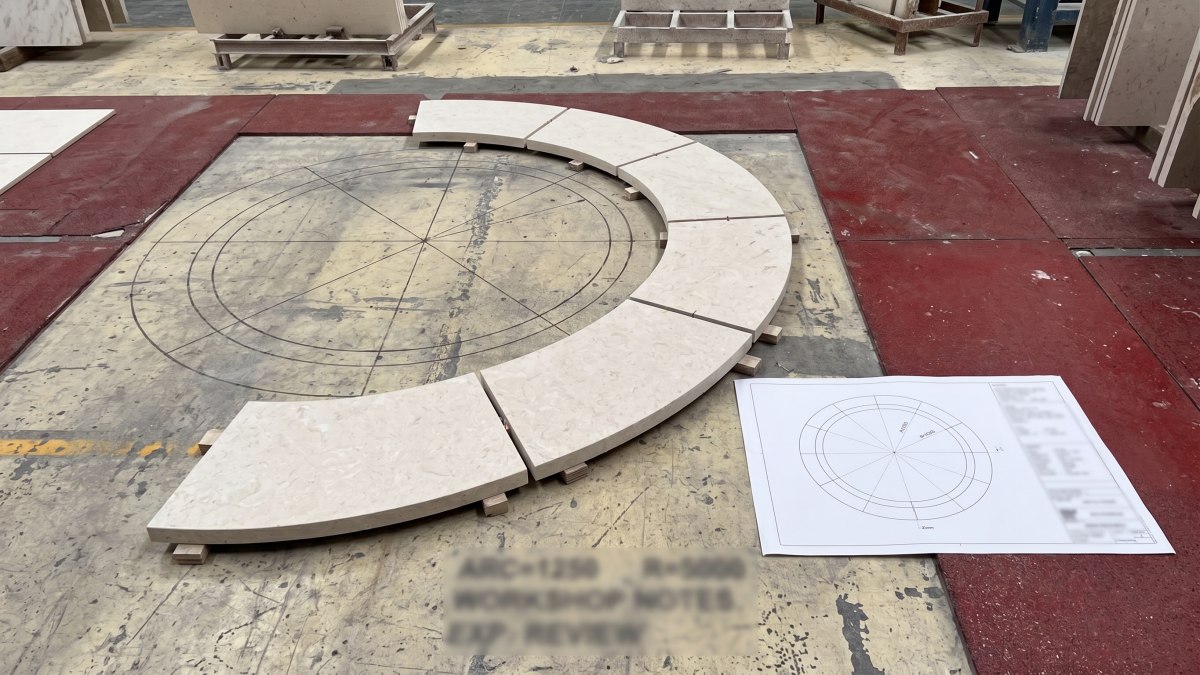

Raio e segmentação

Para trabalhos em pedra curva, indique se o raio do desenho se refere à face interna, à face externa ou à linha central.

Defina também:

· comprimento ou ângulo do arco

· Número de segmentos

· Posições conjuntas

· Continuidade do perfil necessária

· Tolerância esperada nas conexões

· Responsabilidade pelo modelo ou pela medição do local

Se a geometria ainda estiver em fase de projeto, identifique-a como preliminar. Isso permite que o fornecedor forneça uma estimativa de orçamento sem confundir o desenho com a aprovação para produção.

Faces visíveis e acabamento

Um componente pode ter uma face visível, várias faces expostas ou uma parte traseira oculta. O orçamento e o escopo da inspeção podem variar de acordo com isso.

Marque todas as faces visíveis e identifique o acabamento necessário. Se o perfil incluir uma face curva, ranhura ou reentrância, confirme se o mesmo acabamento deve ser mantido em toda a sua extensão.

No caso do calcário Moonlight Beige, faces com formatos diferenciados podem revelar fósseis e poros naturais de maneira distinta de uma superfície plana. Portanto, uma amostra representativa do componente ou do acabamento pode ser mais útil do que apenas uma amostra plana.

Tolerâncias e aceitação

Não copie tolerâncias de outro material ou projeto sem verificar se elas se adequam à geometria do componente e ao sistema de instalação.

A equipe responsável pelo projeto deve definir as dimensões críticas e as tolerâncias de instalação. O fornecedor poderá então confirmar se a abordagem de fabricação proposta atende a esses requisitos.

Nos casos em que as dimensões dependam das condições do local, indique quem é o responsável pela medição final no local e pela aprovação do desenho.

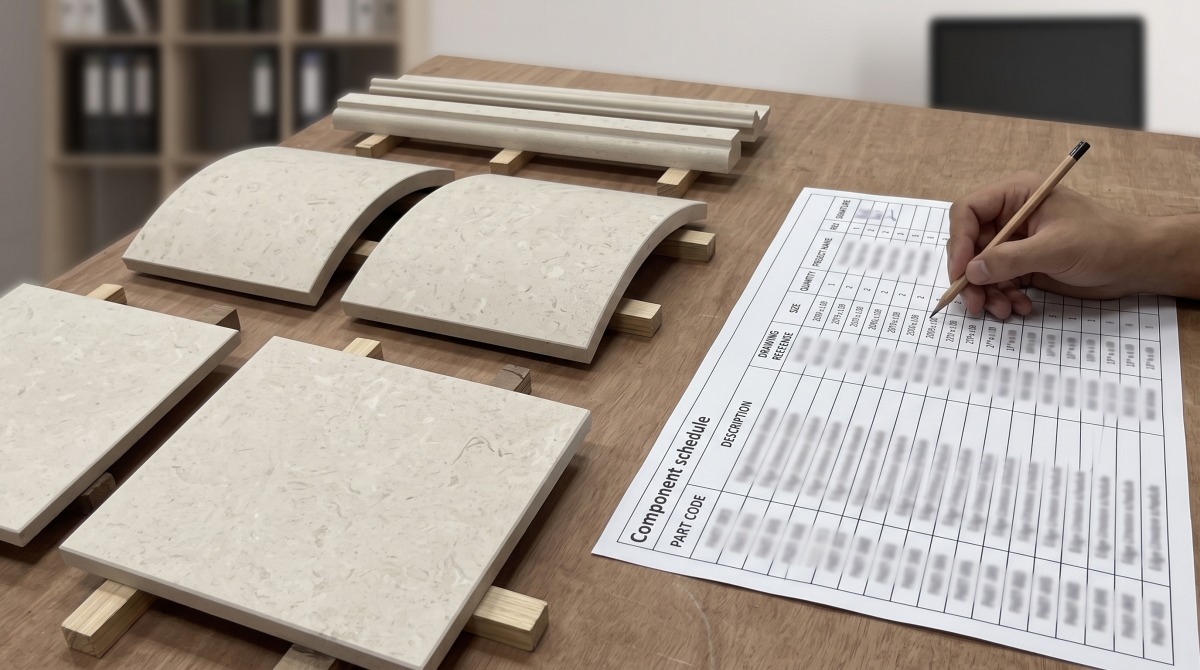

Cronograma e quantidades de componentes

A tabela deve relacionar cada tipo de desenho a uma quantidade.

Os campos úteis incluem:

· Código do componente

· Número do desenho

· Descrição

· Dimensões

· Quantidade

· Terminar

· Rostos visíveis

· Referência de aresta ou perfil

· Localização ou sequência

· Observações sobre embalagens especiais

Separe as peças padrão repetidas das peças da esquerda, da direita, das extremidades, dos cantos e das peças de retorno.

Sequência de embalagem e instalação

Caso seja necessário que as peças sejam entregues de acordo com a elevação, o andar, a zona ou a sequência de instalação, comunique isso antes da elaboração do plano de embalagem.

Alterações tardias no agrupamento de caixas podem aumentar o manuseio e criar problemas de identificação. A lógica de numeração solicitada deve estar relacionada à lista de componentes ou aos desenhos aprovados.

O fornecedor prepara as informações sobre a pedra e a embalagem. A equipe local do projeto permanece responsável pelo acesso ao local, descarregamento, armazenamento, içamento, preparação do substrato, fixação e instalação, a menos que um escopo diferente seja acordado por escrito.

Um pacote de arquivos prático

Para uma primeira avaliação eficiente, envie:

1. Desenhos em PDF para facilitar a consulta.

2. Arquivo DWG ou outra geometria editável, quando disponível.

3. Lista de quantidades ou cronograma de componentes

4. Nome do material: Calcário bege luar

5. Terminar

6. Grossura

7. Quantidade

8. Localização do projeto e porto de destino

9. Prazo de entrega necessário

10. As fotografias de referência esclarecem a intenção do projeto.

Remova ou oculte informações confidenciais que não sejam necessárias para a revisão do fornecedor.

O que acontece após a primeira avaliação?

Uma análise cuidadosa do desenho deve identificar informações faltantes antes que um orçamento seja considerado definitivo. Isso pode gerar dúvidas sobre raios de curvatura, faces visíveis, juntas, quantidades, acabamento, espessura, gabaritos ou sequência de embalagem.

Isso não é um atraso desnecessário. É uma prova de que o componente personalizado está sendo tratado como um objeto construível, e não como uma forma genérica de pedra.

Saiba mais sobre o suporte de processamento e inspeção da Aoli Stone eEnvie seu pacote de desenho de calcário bege para uma discussão mais detalhada..
