Em muitos projetos com pedra, os erros mais dispendiosos não são causados ​​pelo próprio material, mas sim por desenhos pouco claros elaborados antes do início da produção.

Uma placa de pedra pode ser linda. Uma fábrica pode ter boas máquinas. Um fornecedor pode embalar o pedido com cuidado. Mas se os desenhos técnicos da produção em pedra não forem verificados corretamente antes da fabricação, o resultado final ainda pode ser insatisfatório.

Tamanho errado. Borda errada. Posição do furo errada. Direção da escada errada. Sequência dos painéis da parede errada. Recorte da bancada errado. Código do cômodo errado. Direção dos veios errada. Quantidade errada.

Esses não são detalhes insignificantes. Em projetos reais, um desenho errado pode atrasar a instalação, aumentar o custo do frete aéreo, gerar retrabalho ou obrigar o empreiteiro a fazer ajustes arriscados no local.

Para compradores internacionais de pedra, a análise de desenhos de projeto não é apenas uma etapa técnica. É uma etapa de controle de riscos comerciais.

1. O que são desenhos técnicos de marcenaria?

Os desenhos de oficina de pedra são os desenhos de trabalho usados ​​para transformar a intenção do projeto em produção real.

São diferentes dos desenhos arquitetônicos em geral.

Os desenhos arquitetônicos mostram o conceito do projeto, as dimensões, o layout e o espaço pretendido. Os desenhos de detalhamento para a produção de pedra vão além. Eles precisam informar ao fornecedor e à fábrica exatamente como cada peça deve ser fabricada, numerada, acabada, embalada e instalada.

Um bom desenho técnico de marmoraria geralmente inclui:

nome do material

tipo de pedra

finalizar

tamanho

espessura

quantidade

código de quarto ou de área

número da peça

detalhe da borda

posição do furo

posição de recorte

 Detalhe de ranhura ou encaixe

marca de direção

rosto visível

• Direção da veia, se necessário

posição articular

sequência de instalação

referência de embalagem

Para encomendas simples de placas de pedra, desenhos técnicos podem não ser necessários. Mas para pedras cortadas à medida, escadas, bancadas, painéis de parede, projetos de pisos, banheiros de hotéis, balcões de recepção, revestimentos de elevadores ou peças de pedra personalizadas, os desenhos tornam-se essenciais.

É aqui que os profissionais entram em cena. coordenação de desenho do fornecedor de pedra torna-se valioso. O fornecedor não deve apenas vender pedra. O fornecedor deve ajudar a reduzir erros entre o projeto, a fabricação, a embalagem e a instalação.

2. Por que os compradores devem revisar os desenhos antes da produção?

Alguns compradores pensam que a revisão dos desenhos é responsabilidade do fornecedor. Isso é apenas parcialmente verdade.

O fornecedor pode verificar se o desenho é adequado para a fabricação. No entanto, o comprador, o empreiteiro, o projetista ou a equipe de obra devem confirmar se o desenho corresponde às condições reais do projeto.

O fornecedor pode não saber:

a medição final do local

Alterações feitas pelo contratante

Alterações na espessura da parede

alterações no gabinete

ajustes de encanamento

alterações no nível do piso

posições da estrutura metálica

Detalhes da porta do elevador

Alterações no slot de iluminação

 revisões de projeto aprovadas pelo proprietário

Se o comprador aprovar o desenho errado, a fábrica poderá produzir exatamente o que foi aprovado — mas as peças ainda assim podem não se encaixar no local.

Por isso, a aprovação do projeto não deve ser tratada como uma simples assinatura. Deve ser uma análise minuciosa do projeto de fabricação em pedra antes do início do corte.

O objetivo não é atrasar o projeto. O objetivo é evitar produzir a pedra errada mais rapidamente.

3. Comece com as dimensões mais recentes do site.

Antes de verificar a beleza, a cor ou a direção dos veios, o comprador deve primeiro confirmar se o desenho utiliza as dimensões mais recentes do local.

Isso parece óbvio, mas é uma das causas mais comuns de erros em projetos com pedra.

Em muitos projetos, o desenho arquitetônico original não corresponde à condição final da obra. Paredes podem ser ajustadas. Pisos podem ser nivelados. Armários podem ser trocados. Estruturas metálicas podem ser movimentadas. Pontos de encanamento podem ser alterados. O projeto pode ser revisado após a seleção dos materiais.

Se a pedra for produzida a partir de um desenho desatualizado, o problema poderá surgir apenas durante a instalação.

Os compradores devem verificar:

Esses desenhos são baseados nas medições finais do local?

Quem fez a medição do local?

Quando o local foi medido?

• Os níveis das paredes e do piso foram verificados?

• Os armários embutidos, portas, elevadores e estruturas metálicas já estavam instalados?

Essas dimensões são definitivas ou ainda estão sujeitas a alterações?

• Há tolerâncias permitidas para a instalação?

O desenho indica se as dimensões são medidas finais ou dimensões de abertura bruta?

Para projetos em pedra, dimensões "quase corretas" não são suficientes. A pedra não é tecido, tinta ou papel de parede. Ela não pode ser esticada para se ajustar ao local.

4. Confirme o tipo de material antes de aprovar os detalhes.

Diferentes materiais pétreos exigem diferentes lógicas de desenho.

Um desenho técnico para mármore natural não é o mesmo que um desenho para pedra de quartzo. O layout de um piso de terrazzo não é o mesmo que o layout de um painel de parede de pedra sinterizada. Um detalhe de revestimento de calcário não deve ser analisado da mesma forma que uma bancada de pia de mármore artificial.

Antes de aprovar os desenhos, os compradores devem confirmar o tipo exato de material.

Mármore natural

Para mármore natural, o desenho deve considerar a variação natural, a direção dos veios, a seleção das placas, a sequência de assentamento a seco, os requisitos de espelhamento e as áreas visíveis. Se o projeto exigir um padrão contínuo em paredes ou pisos, isso deve ser apresentado antes da produção.

A revisão de desenho de loja de mármore natural Não se deve apenas perguntar: "O tamanho está correto?". Deve-se também perguntar: "O layout final fará sentido visualmente?".

Granito

Os desenhos de granito geralmente focam em dimensões, espessura, acabamento, detalhes das bordas, método de fixação e instalação prática. Para áreas externas, pisos, degraus ou locais de alto tráfego, o desenho deve mostrar claramente a espessura, o acabamento antiderrapante (se necessário), as bordas expostas e a direção de instalação.

O granito é durável, mas a durabilidade não substitui a precisão do desenho.

Pedra de quartzo

A pedra de quartzo é frequentemente usada em bancadas, tampos de lavatório, ilhas, balcões de bar e superfícies comerciais. Para essas aplicações, os desenhos devem mostrar claramente recortes, furos para torneiras, aberturas para pias, perfis de borda, respingos, saliências, posição das juntas e requisitos de suporte.

Para confirmação do desenho da bancada de pedra de quartzoO comprador deve prestar atenção especial à posição dos furos e aos cantos do recorte. Uma bela placa de quartzo ainda pode comprometer o projeto se o recorte da pia ou do fogão estiver incorreto.

Mármore artificial / mármore aglomerado

Mármore artificial e mármore aglomerado são frequentemente escolhidos para controle de cor, aparência de mármore, interiores comerciais, painéis de parede, pisos, bancadas e peças cortadas sob medida. Os desenhos devem confirmar o tamanho da peça, o acabamento, a espessura, o polimento das bordas, a consistência do lote, as normas de segurança do ambiente e a sequência de instalação.

Para Desenhos de projetos de mármore artificial e mármore aglomeradoA revisão do desenho deve focar na precisão da produção repetível e na clara separação das áreas. Isso é especialmente importante quando muitas peças semelhantes são utilizadas em quartos de hotel, apartamentos, corredores comerciais ou interiores de lojas.

Pedra terrazzo

Os desenhos de terrazzo devem levar em consideração o layout, as linhas de junção, o controle de tamanho, o equilíbrio visual do conjunto, o acabamento da superfície, os rodapés, os detalhes das escadas e os pontos de transição com outros materiais.

Para Controle de disposição e tamanho das pedras de terrazzoO comprador não deve verificar apenas as dimensões. Deve também verificar se a disposição cria um campo visual equilibrado após a instalação.

Pedra sinterizada

Os projetos de pedra sinterizada devem levar em consideração o tamanho do painel, o manuseio de painéis finos, o risco de recortes, a proteção dos cantos, o suporte, o sistema de instalação, a exposição das bordas e a segurança no transporte. Painéis de pedra sinterizada de grande formato exigem um planejamento cuidadoso antes da fabricação e instalação.

O desenho não deve pressupor que o painel possa ser manuseado como um pequeno azulejo comum.

Calcário

Os desenhos de pedra calcária devem levar em consideração a espessura, o acabamento, os detalhes das bordas, o método de fixação, os requisitos de selagem, os poros, a textura natural e o ambiente de aplicação. Para revestimentos de parede, colunas, lareiras ou elementos arquitetônicos, o desenho também deve mostrar a face visível e o ritmo das juntas.

A pedra calcária confere um toque arquitetônico mais suave, mas o projeto ainda precisa de uma clareza técnica rigorosa.

5. Verifique todos os tamanhos, não apenas o tamanho principal.

Muitos erros de desenho acontecem porque apenas a maior dimensão é verificada.

Um comprador pode confirmar o comprimento e a largura, mas ignorar detalhes menores: distância entre furos, retorno da borda, profundidade do sulco, altura do painel traseiro, canto arredondado, perfil de degrau, direção do painel ou espaçamento da junta.

Para desenhos de pedra cortados à medida, todas as dimensões importantes devem ser verificadas.

Os compradores devem verificar:

comprimento total

largura total

espessura

tamanho final

rosto visível

direção esquerda e direita

posição do furo

recorte para pia ou fogão

diâmetro do furo da torneira

altura do backsplash

perfil da borda

profundidade do sulco

localização do slot

profundidade do piso do degrau

altura do riser

detalhe do nariz

junção do painel de parede

altura do rodapé

requisito de tolerância

O erro muitas vezes não está na grande dimensão, mas sim na pequena dimensão que ninguém verificou.

Uma revisão profissional deve analisar esses detalhes com atenção antes do início da produção.

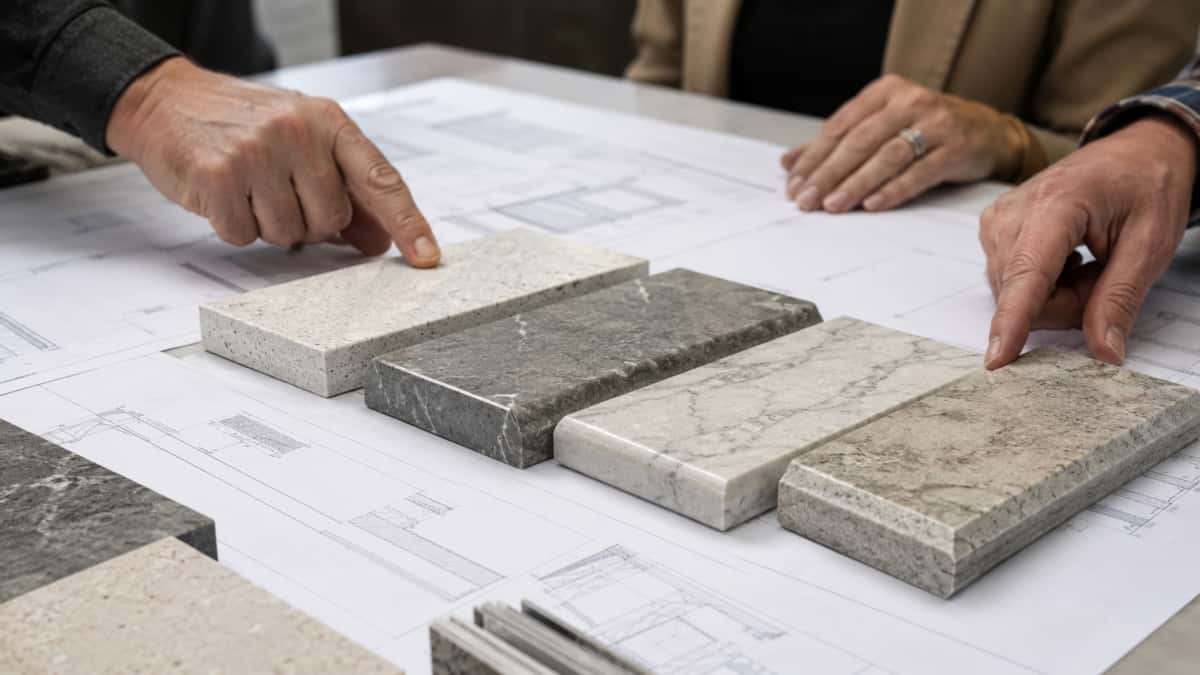

6. Os detalhes das bordas devem ser mostrados com clareza.

A confirmação dos detalhes das bordas da pedra é uma das partes mais importantes da revisão do desenho.

As bordas afetam a aparência, a segurança, o custo, o método de fabricação, a embalagem e a instalação. Um acabamento de borda incorreto pode fazer com que uma bancada pareça barata, uma escada pareça insegura, uma bancada de banheiro não combine com o armário ou um painel de parede pareça inacabado.

O desenho deve mostrar claramente se a borda é:

borda reta polida

borda suavizada

borda chanfrada

nariz de touro

meio touro

borda em esquadria

borda laminada

borda chanfrada

 canto arredondado

borda da ranhura

borda polida visível

borda oculta não polida

O comprador também deve confirmar quais bordas ficarão visíveis após a instalação.

Isso é importante porque nem todas as bordas precisam do mesmo acabamento. Uma borda oculta dentro de um armário é diferente de uma borda frontal visível. O perfil de um degrau é diferente da borda lateral de um painel de parede. A borda de um balcão de recepção é diferente da borda de um piso cerâmico.

Se o desenho não mostrar claramente as bordas visíveis e ocultas, a fábrica poderá polir os lados errados ou deixar a borda errada sem acabamento.

7. Recortes e furos exigem atenção especial.

Os desenhos de recorte para bancadas de pedra e tampos de lavatório merecem atenção especial, pois erros são difíceis de corrigir após a produção.

Uma bancada pode ter o tamanho e o material corretos, mas se a abertura para a pia estiver errada, a peça pode se tornar inutilizável. Uma bancada de banheiro pode parecer perfeita, mas se os furos para a torneira não coincidirem com os acessórios, o projeto pode ser interrompido na obra.

Antes de aprovar os desenhos, os compradores devem confirmar:

modelo de pia

tipo de bacia

Instalação por baixo ou por cima

modelo de fogão

número do furo da torneira

diâmetro do furo da torneira

distância da borda posterior

distância da borda lateral

raio de recorte

• Reforço nos cantos, se necessário

posição do backsplash

retorno da parede

balanço

posição articular

suporte de gabinete

• se os eletrodomésticos são definitivos

A abordagem mais segura é comparar os desenhos de recorte com as informações reais da pia, torneira, lavatório e eletrodomésticos.

Não aprove recortes em pedra baseados apenas na memória.

8. A direção importa mais do que muitos compradores esperam.

As peças de pedra nem sempre são reversíveis.

Um painel pode ter um lado esquerdo e um lado direito. Uma peça de escada pode ter uma frente e um verso. Uma bancada de banheiro pode ter um lado voltado para a parede e um lado exposto. Um painel de parede de mármore pode precisar ter a direção dos veios definida. Um padrão de veios simétricos pode depender inteiramente da sequência.

O desenho deve deixar a direção clara.

Algumas características úteis incluem:

lado frontal

lado de trás

lado superior

lado inferior

rosto visível

rosto polido

direção da veia

direção de instalação

lado do quarto

lado da parede

número de sequência

orientação esquerda/direita

Isso é especialmente importante quando o projeto inclui mármore natural, painéis com veios simétricos, escadas, peças curvas, revestimento de colunas, áreas ao redor de elevadores ou painéis de parede personalizados.

Se a direção de instalação não estiver marcada, a fábrica ainda pode produzir o tamanho correto, mas o instalador pode não saber como posicionar a peça.

Uma peça correta instalada na direção errada ainda é um erro de projeto.

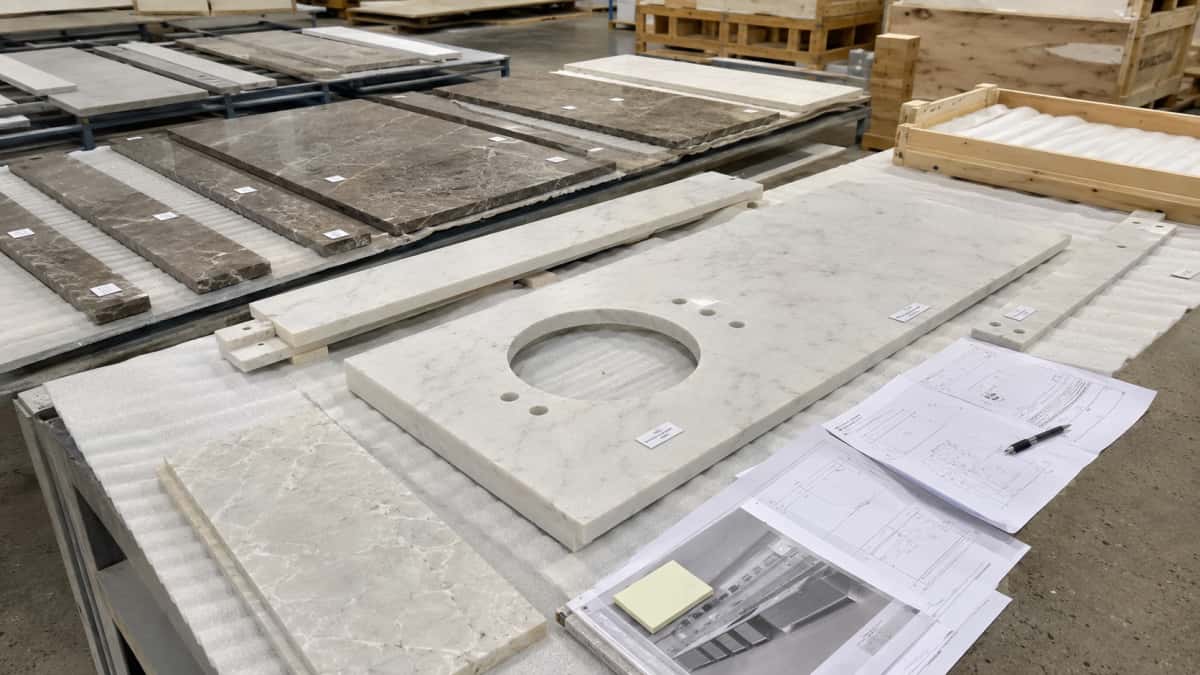

9. A quantidade e a numeração das peças devem corresponder ao plano de embalagem.

Os desenhos de projeto não devem ser separados da lógica de embalagem.

Em projetos internacionais, especialmente em remessas de contêineres, o número da peça deve corresponder à lista de embalagem e ao número da caixa. Isso ajuda a equipe no local a identificar a peça correta após a chegada.

O comprador deve verificar se os desenhos incluem:

número da peça

código de área

código do quarto

número do andar

quantidade

Referência da caixa, se disponível

sequência de instalação

• Marcar a peça de substituição ou sobressalente, se necessário.

Em projetos de hotéis, apartamentos, vilas, shoppings, cassinos, aeroportos, escritórios ou edifícios públicos, muitas peças podem parecer semelhantes. Sem numeração, as equipes de recebimento e instalação podem facilmente confundi-las.

Uma boa coordenação motora no desenho reduz a confusão posterior.

É por isso que a revisão de desenhos deve estar conectada com capacidade de fabricação de pedra cortada sob medidaA fabricação não se resume apenas a cortar pedra. Também inclui transformar desenhos, etiquetas, embalagens e detalhes de produção em um sistema de projeto funcional.

10. Não aprove desenhos pouco claros.

Um desenho perigoso nem sempre está errado. Às vezes, é simplesmente confuso.

Desenhos pouco claros geram suposições. Suposições geram erros.

Os compradores não devem aprovar desenhos que não mostrem claramente:

material exato

acabamento exato

espessura exata

tamanho exato

detalhes da borda

rostos visíveis

posições dos furos

dimensões do recorte

quantidade

números de peças

área de instalação

direção

data de revisão

status de aprovação

Um desenho com detalhes em falta deve ser devolvido para esclarecimentos antes da produção.

Isso não é ser difícil. É proteger o projeto.

Se um detalhe for importante na obra, ele deve estar visível no desenho antes da fabricação.

11. Verifique cuidadosamente o controle de revisão.

Em projetos reais, os desenhos mudam.

Isso é normal.

O problema começa quando a revisão errada é usada na produção.

Antes da aprovação, o comprador deve confirmar:

Esta é a versão mais recente?

Quem emitiu isso?

Quem verificou isso?

O que mudou em relação à versão anterior?

As versões antigas foram claramente canceladas?

O fornecedor recebeu a versão mais recente?

A fábrica confirmou a versão mais recente antes do corte?

O contratado aprovou a versão final?

O controle de revisões é especialmente importante quando a comunicação ocorre por e-mail, WhatsApp, WeChat, arquivos PDF, arquivos CAD e capturas de tela.

Uma captura de tela nem sempre é suficiente para a produção. Um desenho final aprovado deve ser claro, datado e controlado.

Se várias pessoas enviarem versões diferentes ao mesmo tempo, o risco de produção aumenta rapidamente.

12. Analise juntas e transições com outros materiais

A pedra raramente existe sozinha em um projeto.

Interage com metal, madeira, vidro, portas, armários, elevadores, impermeabilização, iluminação, painéis de parede, carpetes, azulejos e sistemas mecânicos.

Os desenhos de projeto devem levar em consideração essas transições.

Os compradores devem verificar:

onde a pedra encontra o metal

onde a pedra encontra a madeira

onde a pedra encontra o vidro

onde a pedra encontra o armário

onde a pedra encontra a pintura da parede

onde a pedra encontra o tapete

• onde a pedra encontra o azulejo

onde a pedra encontra a porta do elevador

onde a pedra encontra a ranhura de iluminação

onde a pedra encontra a drenagem

onde a pedra encontra a camada impermeabilizante

Muitos problemas no local da obra ocorrem nas transições, não no meio da laje.

Por exemplo:

A bancada do lavatório pode não estar alinhada com o armário.

O espelho de um degrau pode entrar em conflito com o acabamento metálico.

Um painel de parede pode cobrir uma abertura de iluminação.

Uma saliência na bancada pode bloquear uma gaveta.

O padrão do piso pode não estar alinhado com a entrada de uma porta.

Um rodapé de pedra pode entrar em conflito com os painéis de parede.

O desenho deve deixar esses pontos de conexão claros antes da produção.

13. Quem deve aprovar os desenhos?

Se o projeto for complexo, a aprovação dos desenhos não deve ser deixada a cargo de uma só pessoa.

Um processo prático de aprovação pode incluir:

comprador do projeto

contratado

pessoa responsável pela medição do local

instalador

designer ou arquiteto

equipe técnica do fornecedor

equipe de produção da fábrica

Representante do proprietário, se necessário

Nem todos precisam comentar cada detalhe. Mas as pessoas certas devem revisar os detalhes relacionados à sua responsabilidade.

Por exemplo:

O designer verifica a aparência, o layout e os detalhes visíveis.

O contratado verifica as dimensões do local e as condições de instalação.

O instalador verifica a lógica e a sequência de fixação.

O comprador verifica a quantidade, o material e o âmbito comercial.

O fornecedor verifica se o desenho pode ser fabricado.

A fábrica verifica a viabilidade da produção.

Se o projeto for pequeno, o processo pode ser simples. Se o projeto for grande, a aprovação do desenho deve ser mais formal.

A regra mais importante é esta: a pessoa que aprova o desenho deve entender o que está sendo aprovado.

14. Lista de verificação prática antes de aprovar desenhos de marcenaria

Antes do início da produção, os compradores devem verificar os seguintes pontos:

1. O nome do material está correto?

2. O tipo de pedra está correto?

3. O acabamento está correto?

4. A espessura está correta?

5. As dimensões são baseadas na medição mais recente do local?

6. Todas as medidas estão claramente indicadas?

7. Os detalhes das bordas estão claramente visíveis?

8. As arestas visíveis e ocultas foram identificadas?

9. As posições dos furos estão corretas?

10. As dimensões do recorte estão corretas?

11. Os detalhes da pia, torneira, lavatório e eletrodomésticos são definitivos?

12. As direções esquerda e direita estão claras?

13. A direção da veia está marcada onde necessário?

14. As sequências de impressão com correspondência de padrões ou sem correspondência de padrões são exibidas, se necessário?

15. Os números das peças estão incluídos?

16. Os códigos de quarto ou de área estão incluídos?

17. A quantidade corresponde ao pedido?

18. As juntas e os pontos de transição foram verificados?

19. Esta é a versão mais recente do desenho?

20. A pessoa correta aprovou o desenho?

21. O fornecedor compreende claramente a aprovação?

22. A fábrica confirmou antes da produção?

Esta lista de verificação não resolverá todos os problemas do projeto. Mas pode reduzir muitos erros evitáveis.

15. Quando os compradores devem pedir ajuda ao fornecedor?

Os compradores devem solicitar ajuda ao fornecedor quando os desenhos estiverem incompletos, quando o comportamento do material não for totalmente compreendido ou quando as condições do local puderem afetar a fabricação.

Um fornecedor não deve substituir o arquiteto ou o instalador. No entanto, um fornecedor de pedra experiente pode ajudar a identificar riscos práticos antes da produção.

Algumas perguntas úteis a serem feitas incluem:

Este detalhe de borda é adequado para o material selecionado?

Este recorte está muito perto da borda?

Este painel tem dimensões seguras para manuseio?

Essa disposição de mármore deve ser feita a seco antes da embalagem?

Essa espessura é adequada para a aplicação?

Este texto deve ser dividido em seções menores?

A sequência de montagem está clara para a instalação?

• Há detalhes que precisam de confirmação final no local?

Há riscos em produzir a partir deste desenho?

Bons fornecedores não apenas aceitam desenhos. Eles os leem.

Para compradores que estejam preparando um projeto com pisos de pedra, painéis de parede, escadas, bancadas, tampos de lavatório ou peças personalizadas, é melhor Entre em contato com Aoli Stone para revisão do desenho. antes do início da produção, em vez de resolver problemas evitáveis ​​depois que a pedra já foi cortada.

Eis aqui a reflexão final.

Os desenhos técnicos de marcenaria não são apenas documentos. Eles são a ponte entre o projeto, o material, a fabricação, a embalagem e a instalação.

Se os desenhos forem claros, o projeto terá muito mais chances de avançar sem problemas. Se os desenhos forem vagos, nem mesmo bons materiais e boas máquinas poderão proteger o projeto de erros.

O mármore natural exige controle de veios e disposição. O granito requer acabamento, espessura e nitidez prática das bordas. A pedra de quartzo exige recortes precisos e detalhes de bancada. O mármore artificial e o mármore aglomerado exigem controle repetível de tamanho e lote. A pedra terrazzo requer equilíbrio de disposição e agregados. A pedra sinterizada requer manuseio de painéis e planejamento de recortes. O calcário requer conhecimento de acabamento, borda e textura natural.

O momento mais seguro para encontrar um problema de desenho é antes do início da produção.

Após o corte, a pedra pode já ser bonita — mas também pode estar errada.
